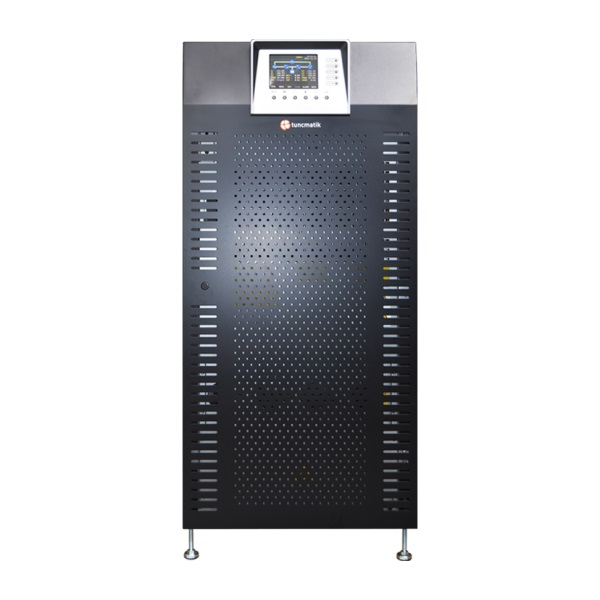

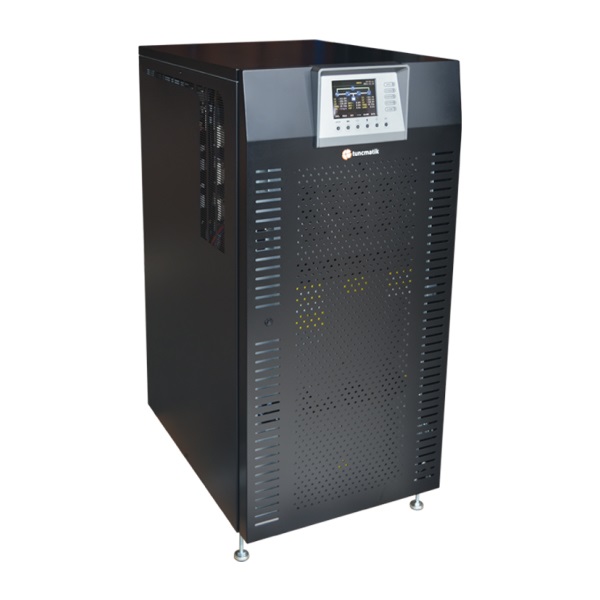

Hi-Tech Pro II X9 100 kVA
Hi-Tech Pro II X9 100 kVA
Transformatörsüz yapı
Transformatörsüz teknolojinin kullanımı cihazların hacimlerinde ve ağırlıklarında kayda değer azalmaya neden olur. Ayrıca, cihazın gücü ile kapladığı alan arasındaki oran gibi önemli katsayılarda iyileştirmeler sağlar. Transformatörsüz UPS‘lerin invertör çıkışlarında transformatör yer almadığı için cihazın elektriksel güç kaybı azalır ve cihazın verimliliği artar. Verimlilikteki bu artış elektrik maliyetlerini düşürür. Buna ek olarak, transformatörsüz UPS’lerde akustik gürültü seviyesinde de düşüş meydana gelir. Geleneksel UPS’lerde DC ara devre gerilimi düşük olduğundan UPS çıkış geriliminde yüke uygulanacak gerilim seviyesine artış ancak invertör çıkışında bir yükseltici transformatör kullanılarak sağlanırken; transformatörsüz UPS‘lerde DC ara devre gerilimi zaten yeterince yüksek seviyelerde olduğu için transformatörün gerilim yükseltme özelliğine gerek duyulmaz.
ECO modu
ECO mod yükün doğrudan AC şebeke tarafından beslenmesine izin veren bir sistemdir. AC şebeke arızası durumunda ise Hi-tech Pro II X9 yükü aküleri vasıtasıyla sürekli olarak besler. ECO mod çalışmasında sistem verimi %100’e yakın bir değere ulaşır ve daha düşük güvenlik gereksinimli sistemlerde kullanılır.
Teknik Özellikler:
Giriş:
Nominal voltaj Tek faz 220 V, 230 V veya 240 V Üç faz 3 x 380 V, 3 x 400 V veya 3 x 415 (4 kablo
Voltaj aralığı + %15 veya - %20
Frekans aralığı 50 / 60 Hz ± %5
Giriş akımı toplam harmonik distorsiyon %100 yükte. THD-i < %1.5 %50 yükte. THD-i < %2.0 %10 yükte. THD-i < %6.0
Akım limiti Aşırı yük PFC limit (aküleri deşarj ederek)
Güç faktörü 1.0
Çıkış:
Çıkış voltajı Tek faz 220 V, 230 V veya 240 V Üç faz 3 x 380 V, 3 x 400 V veya 3 x 415 (4 kablo
AC Voltaj regülasyonu (Akü modu) Statik ± %1, Dinamik ± %2 (%100 - 0 - %100 yük değişiminde)
Frekans aralığı 50 / 60 Hz şebekeye senkron ± %4, Aküden çalışma ± %0.05
Maksimum senkronizasyon hızı ± 10 Hz/s
Dalga şekli Tam sinüs dalga
Çıkış voltajı toplam harmonik distorsiyon Lineer yükte
Faz kayması 120 ± %1 (dengeli yük) 120 ± %2 (%50 dengesiz yük)
Dinamik düzeltme süresi 10 msn. içinde statik değerin %98’ine
Aşırı yük %125 yükte 10 dakika, %150 yükte 1 dakika
Akım tepe oranı (Crest faktörü) 3.2/1.
Çıkış güç faktörü 0.9
%100 dengesiz yükte çıkış voltaj dengesizliği < %1
Akım limiti Aşırı yük, kısa devre RMS voltaj limiti. Yüksek crest faktörü akımı
Statik By-Pass:
Tip Yarı iletken
Voltaj Tek faz 220 V, 230 V veya 240 V Üç faz 3 x 380 V, 3 x 400 V veya 3 x 415 (4 kablo
Frekans 50 / 60 Hz
Çalıştırılması Mikro işlemci kontrolü
Transfer süresi Sıfır
Aşırı yük %400 yükte 10 sn
Bypass’a transfer %150’den büyük yüklerde derhal
Mekanik Bakım By-Pass'ı:
Tip Kesintisiz
Voltaj Tek faz 220 V, 230 V veya 240 V Üç faz 3 x 380 V, 3 x 400 V veya 3 x 415 (4 kablo
Frekans 50 / 60 Hz
Verim:
Şebeke modu ~ %93
Akü modu ~ %96.5
Akü:
Tipi VRLA Battery
Sayısı 31 + 31
Şarj süresi %90 kapasiteye kadar 8 saat
Şarj akımı Akü kapasitesine göre otomatik ayarlar
Şarj voltajı - 420.0 VDC - 0 VDC + 420.0 VDC
Ek akü desteği Var
Ek şarj akımı Akü kapasitesine göre otomatik ayarlar
Boyutlar & Ağırlık:
D x G x Y (mm) 805 x 590 x 1320
Ağırlık (aküsüz) (kg) 255
Göstergeler & Alarm:

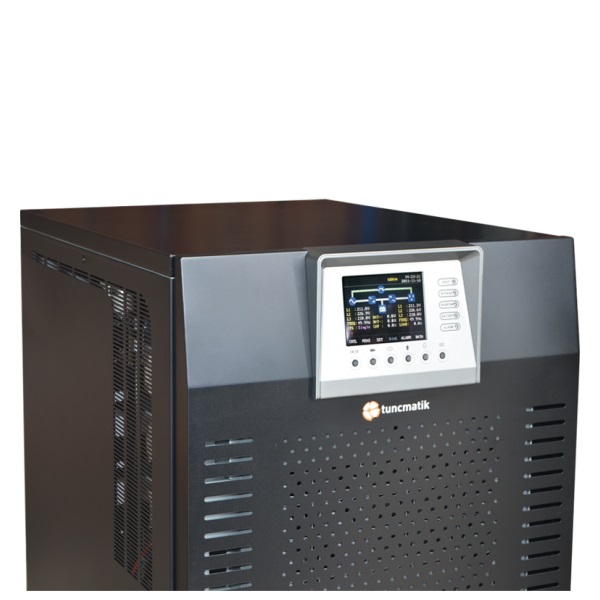

LCD Panel UPS durumu, Yük seviyesi, Akü seviyesi, Giriş/Çıkış voltajı, Deşarj sayacı, Hata durumu
Alarm Akü modu, Düşük akü, Aşırı yük, Hata, 100 adet geçmiş olay kaydı
